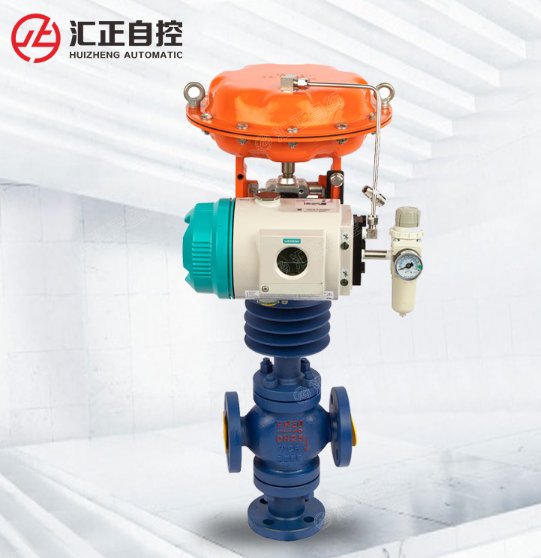

ZMAQ（X）气动三通调节阀技术参数
阀座直径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 |
分流 | 25 | 32 | 40 | 50 | 65 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | |
公称压力MPa | 1.6 4.0 6.4 | ||||||||||||
行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
介质温度℃ | -20～200、-40～+250（常温型）、-40～315（中温型） | ||||||||||||
法兰尺寸 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | ||||||||||||
法兰型式 | 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | ||||||||||||
阀体材质 | HT200,ZG230-450、ZG1Cr18Ni9 | ||||||||||||
阀芯材质 | 1Cr18Ni9 | ||||||||||||
上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||||
可调比 | 30:1 | ||||||||||||
气源接头 | M16×1.5 | ||||||||||||
ZMAQ（X）气动薄膜三通阀执行机构技术参数
型 号 | ZHA（B）-3 | ZHA（B）-4 | ZHA（B）-5 | ZHA（B）-6 |
有效面积cm2 | 400 | 630 | 1000 | 1600 |
行 程mm | 16.25 | 40 | 60 | 1000 |
弹簧范围KPa | 20～100；40～200、20～60、60～100、80～240 | |||
可配附件：定位器手轮机构 空气过滤减压器等。
ZMAQ（X）气动三通调节阀性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差％ | ±6 | ±1.5 | ||
回差％ | 5 | 1.5 | ||
死区％ | 4 | 0.6 | ||
始终点偏差％ | 气关 | 始点 | ±2.5 | ±1.5 |
终点 | ±6.0 | |||
气开 | 始点 | ±6.0 | ||
终点 | ±2.5 | |||
额定行程偏差％ | ±2.5 | |||
允许泄漏量L/h | 10-3×阀额定容量 | |||
注：一般均应带定位器
ZMAQ（X）气动三通调节阀零件材料
零件名称 | 材料 | 温度范围 |
阀 体 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
阀芯、阀座、阀杆 | 1Cr18Ni9 | -250～550℃ |
密封垫 | 橡胶石棉板 | |
不锈钢缠绕垫 | ||
填料 | 聚四氟乙烯 | |
上下膜盖 | A3钢板 | |
膜片 | 35CrMoA | |
35、A3 | ||
支架、顶盘 | HT200 | |
压缩弹簧 | 60Si2Mn | |
波纺薄膜 | 5806胶夹480D尼龙66网眼布 |
ZMAQ（X）气动薄膜三通调节阀外形尺寸
ZMAQ气动薄膜三通调节阀（合流） ZMAX气动薄膜三通调节阀（分流）
公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L（mm） | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 740 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 770 | |
H1（mm） | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | 540 | 612 |
PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | 540 | 612 | |
PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | 540 | 612 | |
H（mm） | 普通型 | 435 | 441 | 465 | 480 | 584 | 585 | 575 | 762 | 772 | 792 | 1203 | 1234 |
散热片型 | 565 | 571 | 595 | 610 | 631 | 748 | 738 | 961 | 971 | 989 | 1525 | 1554 | |
D（mm） | 285 | 360 | 470 | ||||||||||
重量（KG） | 72 | 75 | 81 | 88 | 135 | 158 | 190 | 262 | 322 | 450 | 550 | 600 | |
注：公称通径小于80的分流阀采用同口径的合流阀代替
ZMAQ（X）气动薄膜三通调节阀订货须知
若订货前还未选定型号，请尽量向我们提供以下参数
1.气动三通调节阀公称通径、额定流量系数KV，2.气动三通调节阀流体性质（包括公称压力、温度、粘度或酸碱性），3.气动三通调节阀流量特性，4.气动三通调节阀的开关型式，5.气动三通调节阀阀体、阀芯材料。
公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L（mm） | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 740 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 770 | |
H1（mm） | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | 540 | 612 |
PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | 540 | 612 | |
PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | 540 | 612 | |
H（mm） | 普通型 | 435 | 441 | 465 | 480 | 584 | 585 | 575 | 762 | 772 | 792 | 1203 | 1234 |
散热片型 | 565 | 571 | 595 | 610 | 631 | 748 | 738 | 961 | 971 | 989 | 1525 | 1554 | |
D（mm） | 285 | 360 | 470 | ||||||||||
重量（KG） | 72 | 75 | 81 | 88 | 135 | 158 | 190 | 262 | 322 | 450 | 550 | 600 | |
注：公称通径小于80的分流阀采用同口径的合流阀代替
ZMAQ（X）气动薄膜三通调节阀订货须知
若订货前还未选定型号，请尽量向我们提供以下参数
1.气动三通调节阀公称通径、额定流量系数KV，2.气动三通调节阀流体性质（包括公称压力、温度、粘度或酸碱性），3.气动三通调节阀流量特性，4.气动三通调节阀的开关型式，5.气动三通调节阀阀体、阀芯材料。
